Produktdetails:
|
| Material: | Aluminium-Legierung | Minimale Bohrungs-Größe: | Φ20 |
|---|---|---|---|
| Maximale Bohrungs-Größe: | Φ63 | Hafen-Größe: | PT1/8, PT1/4, M5x0.8 |
| Montagegröße: | HoleΦ6.8 | Sensor-Schalter: | Ja |

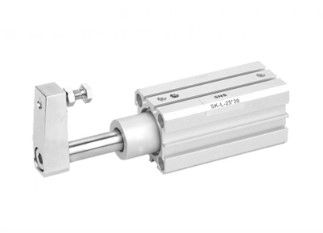

Aluminiumlegierungs-Schwingen-Klammern-Kolben-Luft-Zylinder-automatische Klammer Enerpac
| Bohrungs-Größe (Millimeter) | A | B | C | D | E | F | G | H | I | J | K | L | M |
| Φ20 | 92,3 | 82,3 | 59,5 | 20,3 | 15,5 | 7,5 | M5x0.8 | 51 | 35 | 9 | 4 | 12 | Bolzen des Hexagons M6×1.0×25 |
| Φ25 | 93,6 | 83,6 | 61,2 | 20 | 15,5 | 8 | M5x0.8 | 51 | 35 | 9 | 4 | 12 | Hexagon M6×1.0×25 boltslts |
| Φ32 | 113 | 98 | 64 | 31 | 18,5 | 9 | PT1/8 | 62,5 | 40 | 12,5 | 5,5 | 12,5 | Bolzen des Hexagons M8×1.25×40 |
| Φ40 | 114,8 | 99,8 | 66,5 | 30,3 | 18,5 | 10 | PT1/8 | 62,5 | 40 | 12,5 | 5,5 | 12,5 | Bolzen des Hexagons M8×1.25×40 |
| Φ50 | 159,9 | 140,9 | 78,6 | 59,6 | 22 | 10,8 | PT1/4 | 94 | 60 | 20 | 8 | 32 | Bolzen des Hexagons M10×1.5×50 |
| Φ63 | 162,8 | 143,8 | 82,5 | 58,6 | 22 | 11 | PT1/8 | 94 | 60 | 20 | 8 | 32 | Bolzen des Hexagons M10×1.5×50 |
| Bohrungs-Größe (Millimeter) | N | N1 | O | P | Q | R | S | T | U | V | ZE |
| Φ20 | 5 | 12 | 24 | 34 | - | HoleΦ 4,3, Tiefe×0.8x6 ThreadΦM 5; Zylindrisch anbohrung holeΦ 7x5 Tiefe; (2-side) | M8x1.25 | 15,9 | 8 | 19 | 12 |
| Φ25 | 5 | 12 | 28 | 40 | - | HoleΦ5.1, Tiefe×1x8 ThreadΦM 6; Zylindrisch anbohrung holeΦ8x6 Tiefe; (2-side) | M8x1.25 | 15,9 | 10 | 24 | 12 |
| Φ32 | 6,5 | 14 | 34 | 44 | 50 | HoleΦ5.1, Tiefe×1x8 ThreadΦM 6; Zylindrisch anbohrung holeΦ8x6 Tiefe; (2-side) | M10x1.5 | 19 | 10 | 30 | 16 |
| Φ40 | 6,5 | 14 | 40 | 52 | 58 | HoleΦ6.8, Tiefe×1.25x10 ThreadΦM 8; Zylindrisch anbohrung holeΦ9.5x8 Tiefe; (2-side) | M10x1.5 | 19 | 12 | 30 | 16 |
| Φ50 | 8 | 18 | 48 | 62 | 71 | HoleΦ6.8, Tiefe×1.25x10 ThreadΦM 8; Zylindrisch anbohrung holeΦ11x8.5 Tiefe; (2-side) | M12x1.75 | 25,3 | 12 | 39 | 20 |
| Φ63 | 8 | 18 | 60 | 75 | 84,5 | HoleΦ6.8, Tiefe×1.25x10 ThreadΦM 8; Zylindrisch anbohrung holeΦ11x8.5 Tiefe; (2-side) | M12x1.75 | 25,3 | 12 | 50 | 20 |
